انواع میکرومتر

معرفی انواع میکرومتر

میکرومتر ورنیه

اولین و ساده ترین نوع میکرومتر، میکرومتر ورنیه خارج سنج است.  معمول ترین سایزهای میکرومتر که در صنایع استفاده میشود سایز 0 تا 25 به بالا است که به صورت سایزهای 25 تایی به بالا که تا سایز 150 وجود دارند. همچنین میکرومتر های بالای 25 نیاز به کالیبره دارند .

میکرومترهای خارج سنج در تمام سایزهای گفته شده، به صورت دیجیتال نیز وجود دارند.

میکرومتر ورنیه

میکرومتر ورنیه



میکرومتر شیارسنج

میکرومتر شیار برای اندازه گیری پهنا یا ضخامت شیار مورد استفاده قرار میگیرد.  در انتهای میله آن دو فک پولکی شکل دارد که هرکدام در یک طرف شیار قرار گرفته و میتواند براحتی پهنای شیار را اندازه گیری کند. این میکرومترها به صورتی طراحی شده اند که با شکل خاص و میله ایی، بتوانند براحتی به داخل سوراخ قطعات وارد شده و شیار داخل سیلندر ها را اندازه گیری کنند.

میکرومتر شیارسنج

میکرومتر شیارسنج

میکرومتر حدی (میکرومتر دو قلو)

میکرومترهای حدی نیز یکی از انواع میکرومتر های خارج سنج هستند که از نظر شکل ظاهری شباهت بسیار زیادی با میکرومترهای خارج سنج ورنیه دارند و فقط از دو فک ثابت و متحرک، دو هد میکرومتر، دو استوانه مدرج، دو جغجغه ( هرزگرد) و دو قفل اندازه برخوردارند. دقیقا به همین دلیل به این نوع میکرومترها میکرومتر دو قلو میگویند. ولی به لحاظ کارکرد نام این میکرومترها، میکرومتر های حدی است که برای کنترل کیفیت و تست متوالی قطعات مورد استفاده قرار میگیرند. در واقع کار گیج برو نرو(go- nogo) را با دقت بسیار بیشتری انجام میدهد.

میکرومتر حدی (میکرومتر دو قلو)

میکرومتر حدی (میکرومتر دو قلو)

میکرومتر چرخ دنده یا میکرومتر دنده

نوع دیگری از میکرومترهای بسیار پرمصرف، میکرومترهای دنده است که به میکرومتر های فک بشقابی هم معروف هستند. نوک فک این نوع میکرومتر ها دایره های پهن نسبتا نازکی است که میتواند به داخل فاصله بین دنده های یک چرخ دنده وارد شده و فاصله بین چرخ دنده ها را اندازه گیری کند. این نوع میکرومتر ها برای اندازه گیری فاصله بین دنده های چرخ دنده مناسب است.

میکرومتر چرخ دنده یا میکرومتر دنده

میکرومتر چرخ دنده یا میکرومتر دنده

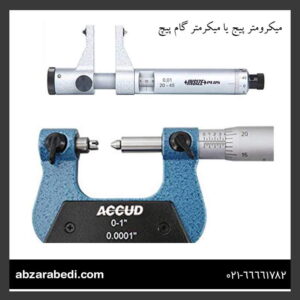

میکرومتر پیج یا میکرمتر گام پیچ

برای اندازه گیری قطر خارجی پیچ ها از میکرومتر پیچ استفاده میشود، که قابلیت اندازه گیری قطر خارجی پیچ ها را از روی تاج رزوه دارند. فک های میکرومترهای رزوه شکل خاص دارند که با انواع دیگر کاملا متفاوت است. شکل فک این میکرومتر به صورتی است که در یک طرف تاج رزوه به داخل فک V شکل آن وارد شده و در طرف دیگر فک بین شیار دو رزوه قرار میگیرد.

میکرومتر سوزنی

یکی از پرمصرف ترین و پرفروش ترین میکرومترهای موجود در بازار میکرومتر سوزنی است. همانطور که از نام میکرومتر سوزنی مشخص است نوک فک های این میکرومتر به صورت نوک تیز و سوزنی است. کاربرد میکرومترهای سوزنی بسیار وسیع است و در موارد بسیار متنوعی استفاده میشود. نوک تیز این میکرومترها قابلیت ورود به منافذ تنگ و شیار های باریک و مقاطع بسیار ریز و … را دارد که برای اندازه گیری ضخامت شیار مته، ضخامت و پهنای جای خار شفت ها و اورینگ ها و کلیه مواردی که نیاز به اندازه گیری با یک میکرومتر سوزنی می باشد.

میکرومتر سوزنی

میکرومتر سوزنی



میکرومتر لوله و سیلندر

از میکرومترهای لوله برای اندازه گیری دیواره انواع لوله استفاده میشود. میکرومتر لوله نیز یکی ازانواع پرمصرف میکرومترها است که در صنایع فلزی مانند ساخت و تولید لوله ، پروفیل، مقاطع فلزی و در و موارد مختلف در ماشینکاری، صنایع فلزی و… نیز از میکرومترهای لوله استفاده میشود.

میکرومتر لوله و سیلندر

میکرومتر لوله و سیلندر

میکرومتر ورق یا میکرومتر های اندازه گیری ورق

میکرومترهای ورق نیز یکی دیگر از انواع میکرومترهای موجود در بازار است که نسبتا مصرف زیادی نیز دارد. ویژگی قابل ملاحظه این نوع میکرومترها کمان بسیار بلند انها است که برای رسیدن به عمق بیشتری از سطح ورق فلزی، ورق پلاستیکی و حتی ورق های کاغذی است.



میکرومتر ورق یا میکرومتر های اندازه گیری ورق

میکرومتر ورق یا میکرومتر های اندازه گیری ورق

میکرومترهای یونیورسال یا میکرومترهای فک متغیر

برخی از انواع میکرومترها وجود دارند که فک ثابت آنها قابلیت تغییر با فک های مختلف را دارند و میتوان بوسیله یک میکرومتر با فک های مختلف کار اندازه گیری موارد محتلف را انجام داد. به عنوان مثال برای اندازه گیری دیواره لوله، اندازه گیری فاصله گوشه های قطعه کار یا اندازه نوک پرچ و موارد دیگر که میتوان از این نوع میکرومتر استفاده نمود.

یکی از بهترین برندهای ابزار دقیق و البته بهترین میکرومتر، میکرومتر میتوتویو است که در تصاویر انواع میکرومتر میتوتویو را ملاحظه می نمایید.

میکرومترهای یونیورسال یا میکرومترهای فک متغیر

میکرومترهای یونیورسال یا میکرومترهای فک متغیر



میکرومتر فک جناقی ( میکرومتر فک V )

از نام این نوع میکرومتر کاملا میتوان به شکل ظاهری آن پی برد که فک ثابت آن به صورت جناقی یا شکل وی (V) انگلیسی است. کاربرد این نوع میکرومتر برای اندازه گیری انواع مته، فرز تراشکاری، انواع قلاویز و انواع سر فرز های مارپیچ و شیار راست و شیار مارپیچ است که براحتی در بین فک های V آن قرار گرفته و فک متحرک به راحتی یا در داخل شیار یا روی مته و فرز قرار گرفته و قطر خارجی آنها را براحتی اندازه گیری میکند.

میکرومتر فک جناقی ( میکرومتر فک V )

میکرومتر فک جناقی ( میکرومتر فک V )



میکرومتر کنسور ( میکرومتر قوطی)

از این نوع میکرومتر برای اندازه گیری ارتفاع، پهنا و عمق درز قوطی های کنسرو و اسپری ها استفاده میشود. شکل و سایز خاص این نوع میکرومترها به صورت طراحی شده است که بتواند براحتی اندازه درز قوطی های کنسرو را اندازه گیری کند. مانند میکرومترهای ورق، میکرومترهای قوطی نیز فقط در یک سایز کلی وجود دارند و آن سایز 0 تا 13 میلی متر است و نیازی به وجود سایزهای بزرگتر نمی باشد.

میکرومتر کنسور ( میکرومتر قوطی)

میکرومتر کنسور ( میکرومتر قوطی)



میکرومتر سیم ( میکرومتر وایر )

شکل ظاهری میکرومتر سیم بسیار شبیه به میکرومتر کنسرو است و فقط فک ثابت آنها به صورت هم راستا و روبروی فک متحرک قرار دارد، برخلاف میکرومترهای کنسرو که فک ثابت به صورت عمود به فک متحرک قرار گرفته است.
از میکرومترهای سیم برای اندازه گیری سیم های نازک فلزی که عمدتا سیم های مسی در صنایع برق و الکتریسیته هستند استفاده میشوند. در برخی موارد از میکرومترهای سیم برای اندازه گیری سیم های وایر کات نیز استفاده میشود و البته به دلیل قابلیت اندازه گیری مقاطع گرد میتوان برای هر مقطع گرد فلزی یا غیر فلزی از آن استفاده نمود. به عنوان مثال برای اندازه گیری مقتول های فولادی، سیم جوش، فیلر جوشکاری، انواع ساچمه های فولادی، سیم های برق و … از این نوع میکرومتر استفاده نمود.

میکرومتر سیم ( میکرومتر وایر )

میکرومتر سیم ( میکرومتر وایر )

میکرومتر سه فک ( میکرومتر سه فک داخل سیلندر)

میکرومترهای سه فک برای اندازه گیری قطر داخلی سیلندرها ( استوانه ) مورد استفاده قرار میگیرند. این نوع میکرومترها شباهت بسیار زیادی با بورگیج یا همان گیج داخل سیلندر دارند که برای اندازه گیری قطر داخلی سیلندرها مورد استفاده قرار میگرند. میکرومتر سه فک نیز برای اندازه گیری قطر داخلی سیلندرها یا استوانه ها مورد استفاده قرار میگیرد.

میکرومتر سه فک ( میکرومتر سه فک داخل سیلندر)

میکرومتر سه فک ( میکرومتر سه فک داخل سیلندر)

میکرومتر داخل سنج

این میکرومترها نیز برای اندازه گیری فاصله های داخلی قطعات استفاده میشود. میکرومترهای داخل سنج نیز مانند میکرومترهای خارج سنج مدلهای مختلفی دارد که برای اندازه گیری موارد مختلف مورد استفاده قرار میگیرد. به عنوان مثال برای اندازه گیری پیچ داخلی یا مهره ها از میکرومتر پیچ داخل سنج استفاده میشود و به همین صورت از میکرومتر دنده داخل سنج برای اندازه گیری دنده های داخل قطعات استفاده میشود.

میکرومتر داخل سنج

میکرومتر داخل سنج

میکرومتر لوله ایی

یکی از انواع خاص میکرومترها میکرومتر لوله ایی است که با میکرومتر لوله متفاوت است و نام لوله ایی نه به کارکرد آن بلکه از ماهیت لوله ایی شکل بودن این نوع میکرومترها آمده است. ویژگی خاص میکرومترهای لوله ایی قابلیت اتصال سایزهای مختلف به یکدیگر و اضافه شدن طول میکرومتر است. این نوع میکرومترها غالبا در یک ست با اندازه های متنوع در بازار موجود هستند و دامنه های اندازه گیری وسیعی را پوشش میدهند.

میکرومتر لوله ایی

میکرومتر لوله ایی
